Взрывозащищенное оборудованиеВыключатели концевые - ВКВ-1

ВКВ-1

- Выключатель концевой
Предназначен для эксплуатации во взрывоопасных зон...
Загрузить полное тех.описание 74Kb

ВКВ-1

Цена без НДС:14 340.00
Цена с НДС:16 921.20

Заказать
Выключатель концевой взрывозащищенный серии ВКВ предназначен для эксплуатации во взрывоопасных зонах и применяется для дистанционного управления задвижками трубопроводной арматуры в стационарных установках, а также для сигнализации о положении задвижек (закрыто или открыто) на предприятиях нефтяной, нефтеперерабатывающей, газовой и химической промышленности.

Условия эксплуатации:
Климатическое исполнение выключателей - УХЛ1, У1, Т1 по ГОСТ 15150-69;
Высота над уровнем моря не более - 1000м;
Температура окружающей среды от минус 50 до плюс 45°С;
Относительная влажность окружающей среды до 100% при температуре 35°С с конденсацией влаги;
Степень защиты оболочек ГОСТ 14254-96 - IР65.

Конструкция:
Выключатель типа ВКВ-2 содержит следующие основные сборочные единицы и детали: корпус, редуктор, блок микропереключателей, крышки, вводные устройства, внутренние и наружные заземляющие устройства, указатель положения "Открыто" (0) и "Закрыто" (3). Вводное устройство с условным диаметром 25мм состоит из муфты, гнезда, уплотнительного кольца, заглушки, крепежных винтов. Вводное устройство с условным диаметром 14мм состоит из гнезда, резьбовой гайки, шайбы, уплотняющего кольца. Блок микропереключателей включает четыре микропереключателя типа МПВ-1В2. Состав и конструкция выключателя ВКВ-1 отличается от состава и конструкции выключателя ВКВ-2 тем, что вместо одной из крышек устанавливается коробка выводов, состоящая из корпуса, крышки, клеммных блоков, двух вводных устройств с условным диаметром 25мм. Для контроля положения шибера задвижки предусмотрено исполнение выключателей с резистором ППБ-3А 470 Ом±5% с углом поворота 270°. При заказе выключателей с резистором, в шифре исполнения, после обозначения шифра передаточного отношения указывается буква "Р". Например ВКО-31Р-У1.
 Описание
 Обозначение
 Характеристики
 Схема
 Габаритные размеры
Структура условного обозначения
ВК   Х - Х   Х - Х
                                Выключатель концевой

                          Конструктивное исполнение: В - взрывозащищенный с маркировкой 2ExedIIВТ4; О - общего назначения

                    Исполнение по виду подсоединения кабеля для ВКВ: 1 - с вводной коробкой для кабеля диаметром до 25мм; 2 - без вводной коробки для кабеля диаметром до 18мм. Для ВКО: 3 - без вводной коробки для кабеля диаметром до 14мм

              Исполнение выключателя по передаточному числу редуктора: 1 - 1:8; 2 - 1:44; 3 - 1:50; 4 - 1:100; 5-1:240

        Вид климатического исполнения и категория размещения по ГОСТ 15150

Технические характеристики:
Номинальное напряжение переменного и постоянного тока, В380, 220
Номинальная частота, Гц50, 60
Номинальный ток, А2,5
Номинальное сечение подсоединяемых жил кабеля, мм²от 1,5 до 2,5

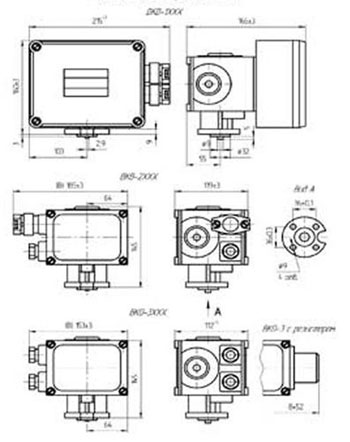

Габаритные размеры выключателей концевых серии ВКВ, ВКО, мм:


Габаритные размеры выключателей концевых серии ВКВ, ВКО, мм:

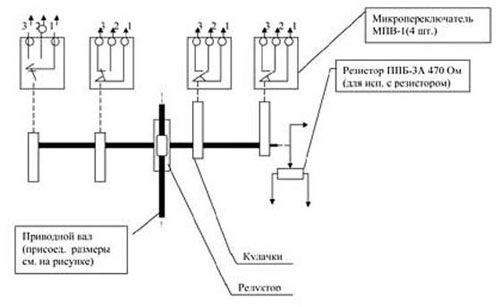

Схема выключателей серии ВКВ, ВКО


Схема выключателей серии ВКВ, ВКО
Наименование Цена без НДС Цена с НДС Заказ
ВКВ-1114 340.0016 921.20Заказать
ВКВ-1214 340.0016 921.20Заказать
ВКВ-1314 340.0016 921.20Заказать
ВКВ-1414 340.0016 921.20Заказать
ВКВ-1514 340.0016 921.20Заказать
