ВКВ-2 - Выключатель концевой |
|
|
|
Выключатель концевой взрывозащищенный серии ВКВ предназначен для эксплуатации во взрывоопасных зонах и применяется для дистанционного управления задвижками трубопроводной арматуры в стационарных установках, а также для сигнализации о положении задвижек (закрыто или открыто) на предприятиях нефтяной, нефтеперерабатывающей, газовой и химической промышленности.
Условия эксплуатации:
Климатическое исполнение выключателей - УХЛ1, У1, Т1 по ГОСТ 15150-69;
Высота над уровнем моря не более - 1000м;
Температура окружающей среды от минус 50 до плюс 45°С;
Относительная влажность окружающей среды до 100% при температуре 35°С с конденсацией влаги;
Степень защиты оболочек ГОСТ 14254-96 - IР65.
Конструкция:
Выключатель типа ВКВ-2 содержит следующие основные сборочные единицы и детали: корпус, редуктор, блок микропереключателей, крышки, вводные устройства, внутренние и наружные заземляющие устройства, указатель положения "Открыто" (0) и "Закрыто" (3). Вводное устройство с условным диаметром 25мм состоит из муфты, гнезда, уплотнительного кольца, заглушки, крепежных винтов. Вводное устройство с условным диаметром 14мм состоит из гнезда, резьбовой гайки, шайбы, уплотняющего кольца. Блок микропереключателей включает четыре микропереключателя типа МПВ-1В2. Состав и конструкция выключателя ВКВ-1 отличается от состава и конструкции выключателя ВКВ-2 тем, что вместо одной из крышек устанавливается коробка выводов, состоящая из корпуса, крышки, клеммных блоков, двух вводных устройств с условным диаметром 25мм. Для контроля положения шибера задвижки предусмотрено исполнение выключателей с резистором ППБ-3А 470 Ом±5% с углом поворота 270°. При заказе выключателей с резистором, в шифре исполнения, после обозначения шифра передаточного отношения указывается буква "Р". Например ВКО-31Р-У1.
|
|
 Описание
Обозначение
Характеристики
Схема
Габаритные размеры
|
|
|
Структура условного обозначения
| ВК |
|
Х |
- |
Х |
|
Х |
- |
Х |
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Выключатель концевой |
| |
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
Конструктивное исполнение: В - взрывозащищенный с маркировкой 2ExedIIВТ4; О - общего назначения |
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
Исполнение по виду подсоединения кабеля для ВКВ: 1 - с вводной коробкой для кабеля диаметром до 25мм; 2 - без вводной коробки для кабеля диаметром до 18мм. Для ВКО: 3 - без вводной коробки для кабеля диаметром до 14мм |
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
Исполнение выключателя по передаточному числу редуктора: 1 - 1:8; 2 - 1:44; 3 - 1:50; 4 - 1:100; 5-1:240 |
| |
|
|
|
| |
|
|
|
Вид климатического исполнения и категория размещения по ГОСТ 15150 |
| |
|
|
| Технические характеристики: |
| Номинальное напряжение переменного и постоянного тока, В | 380, 220 |
| Номинальная частота, Гц | 50, 60 |
| Номинальный ток, А | 2,5 |
| Номинальное сечение подсоединяемых жил кабеля, мм² | от 1,5 до 2,5 |
| |
|
|
|

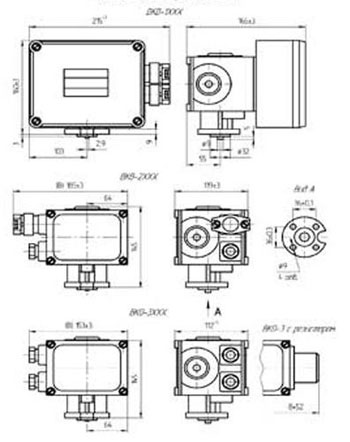

Габаритные размеры выключателей концевых серии ВКВ, ВКО, мм:
|
|
|

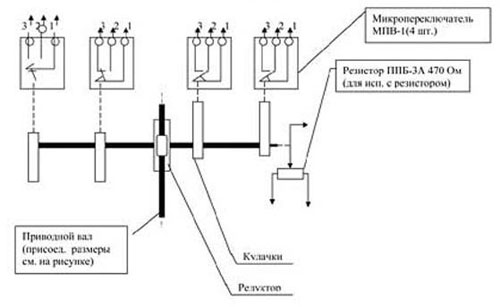

Схема выключателей серии ВКВ, ВКО
|
|
|
|
| Наименование |
Цена без НДС |
Цена с НДС |
Заказ |
| ВКВ-21 | 9 926.00 | 11 712.68 | Заказать |
| ВКВ-22 | 9 926.00 | 11 712.68 | Заказать |
| ВКВ-23 | 12 984.00 | 15 321.12 | Заказать |
| ВКВ-24 | 9 926.00 | 11 712.68 | Заказать |
| ВКВ-25 | 9 926.00 | 11 712.68 | Заказать |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
