ВП-1 - Выключатель путевой |
|
|
|
Выключатель путевой серии ВП-1 предназначен для дистанционного управления электроприводами машин и механизмов в стационарных установках, а также для сигнализации, связанной с названными электроприводами в цепях переменного тока. Коммутационное устройство выключателя имеет "механизм мгновенного действия", обеспечивающий включение или переключение контактов, а также контактное давление, не зависящее от положения привода.
Условия эксплуатации:
Климатическое исполнение выключателей УХЛ1 по ГОСТ 15150-69;
Степень защиты оболочек выключателей IP65 по ГОСТ 14254-96;
Высота над уровнем моря не более 2000м;
Нижнее и верхнее предельные рабочие значения температуры воздуха при эксплуатации от минус 40°С до плюс 45°С;
Относительная влажность окружающей среды до 100% при температуре 35°С с конденсацией влаги.
Конструкция:
Оболочка выключателя выполнена из алюминиевого сплава. Коммутационное устройство имеет один размыкающий и один замыкающий контакты с двойным разрывом цепи. Расстояние между контактами не менее 1мм. Выключатель имеет резьбовой неуплотненный ввод или ввод для присоединения кабеля с условным диаметром 14мм. Оболочка выключателей имеет внутренний и наружный заземляющие зажимы, соответствующие требованиям ГОСТ 21130-75. Контактные зажимы допускают присоединение жил кабеля или приводов сечением от 1,5 до 2,5мм².
|
|
 Описание
Обозначение
Характеристики
Схема
Габаритные размеры
|
|
|
Структура условного обозначения
| ВП |
- |
1 |
- |
Х |
|
Х |
|
УХЛ1 |
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Выключатель путевой |
| |
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
Номер серии |
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
Исполнение по виду привода: 1 - толкатель; 2 - толкатель с роликом; 3 - рычаг с роликом с переменным углом установки |
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
Исполнение по виду вводного устройства: 1 - резьбовой неуплотненный ввод; 2 - с кабельным вводом |
| |
|
|
|
| |
|
|
|
Вид климатического исполнения и категории размещения по ГОСТ 15150-69 |
| |
|
|
| Технические характеристики: |
| Номинальное напряжение переменного тока (50 или 60Гц), В | 660 |
| Номинальное напряжение постоянного тока, В | 440 |
| Номинальный ток, А | 16 |
| Условный ток короткого замыкания, А | 600 |
| |
|
|
|

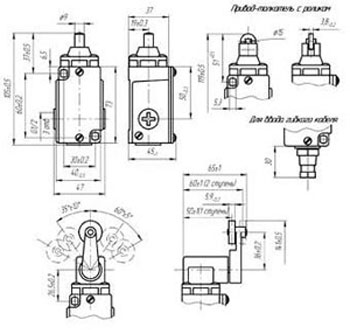

Габаритные размеры выключателя ВП-1, мм:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
