Взрывозащищенное оборудованиеМодули коммутации - МКВ-1

МКВ-1

- Модуль коммутации
Модуль коммутации взрывозащищенный серии МКВ предн...
Загрузить полное тех. описание 85Kb

МКВ-1

Цена без НДС:-
Цена с НДС:-

Заказать
Модуль коммутации взрывозащищенный серии МКВ-1 изготовлен из модифицированного алюминиевого сплава с маркировкой взрывозащиты 2ExedIICT5 и предназначен для применения в однофазной двух- и трехпроводной сети с глухозаземленной нейтралью.
Модули МКВ1 - один двухполюсной автоматический выключатель с устройством защитного отключения (УЗО). Номинальное напряжение переменного тока 230В, частотой 50Гц.

Условия эсплуатации:
Климатическое исполнение модулей - УХЛ2 по ГОСТ 15150-69;
При этом:
  а) нижнее и верхнее значение температуры окружающего воздуха от минус 60° до плюс 40°С;
  б) относительная влажность окружающей среды до (98±2)% при температуре (25±2)°С без конденсации влаги;
Степень защиты оболочек модулей от пыли и влаги - IР65 по ГОСТ 14254.

Конструкция:
В модулях МКВ1 применяются устройство защитного отключения типа УЗО 22Е. Модули коммутации взрывозащищенные состоят из отделения коммутации и отделения вводов-выводов. В отделении коммутации расположены автоматические выключатели, включение и отключение которых осуществляется рукояткой, расположенной с наружной стороны оболочки. Модули МКВ1 имеют одну коробку вводов и выводов.
Кабельные вводы модулей обеспечивают ввод, уплотнение открыто прокладываемых кабелей круглой формы с пластмассовой и резиновой изоляцией в пластмассовых, резиновых или свинцовых оболочках, как с медными, так и с алюминиевыми многопроволочными и однопроволочными круглыми жилами.
Модули типа МКВ допускают возможность подведения гибкого или бронированного кабеля диаметром от 12мм до 29мм. Контактные зажимы модулей допускают присоединение проводов сечением от 6мм² до 16мм².
Модули имеют:
- внутренние и наружные болты (зажимы) заземления и допускают присоединение двух медных или стальных проводников сечением до 6ммІ каждый.
- нулевую рабочую (N) и нулевую защитную клеммы (РЕ), изолированные друг от друга и от заземленных частей модуля и рассчитанные на присоединение двух, оконцованных наконечниками, медных или стальных проводников сечением (6...16)мм².
Рабочее положение модулей на вертикальной плоскости, надписью "I" на корпусе модуля вверх и влево или вправо на 90 градусов. Допускается отклонение от рабочего положения до 10 градусов в любую сторону.
Модули МКВ1 с устройством защитного отключения типа УЗО 22Е обеспечивают надежную и устойчивую работу в процессе воздействия климатических факторов, характерных для районов с умеренным и холодным климатом при этом:
- диапазон рабочих температур - от минус 45°С до плюс 55°С;
- в условиях пониженного атмосферного давления 550мм рт. ст. (высота над уровнем моря - не более 2000м).
При эксплуатации устройств при температуре свыше 30°С номинальный рабочий ток должен быть снижен на 0,6% на каждый градус.
При эксплуатации устройств на высоте свыше 1000м верхнее значение температуры должно быть снижено на 0,6°С на каждые 100м.
Устройства сохраняют работоспособность с сохранением всех характеристик при снижении напряжения в защищаемой сети до 50В. Устройства сохраняют работоспособность при повышении напряжения в защищаемой сети до 264В и после воздействия межфазного напряжения 380В.
 Описание
 Обозначение
 Характеристики
 Схема
 Габаритные размеры
Структура условного обозначения
МКВ-1 - Х - Х
                    Модуль коммутации взрывозащищенный с одним двухполюсным автоматическим выключателем с УЗО (ТУ 3431-001-00213569-2005)

              Номинальный ток, А (10; 16; 25; 31,5; 40; 50; 63)

        Номинальный отключающий дифференциальный ток, мА: 10 или 30 - для Iном. - 10А, 16А; 30 - для Iном - 25А, 31,5А, 40А, 50А, 63А

Технические характеристики:
Номинальное напряжение переменного тока (50 или 60Гц), В220
Номинальный ток, А10; 16; 25; 31,5; 40; 50; 63
Номинальный отключающий дифференциальный ток, А0,010; 0,030
Защита от токов короткого замыкания, In5-10
Общая износостойкость10000
Коммутационная износостойкость, циклов ВО40000
Наибольшая предельная включающая и отключающая способность, кА3,0

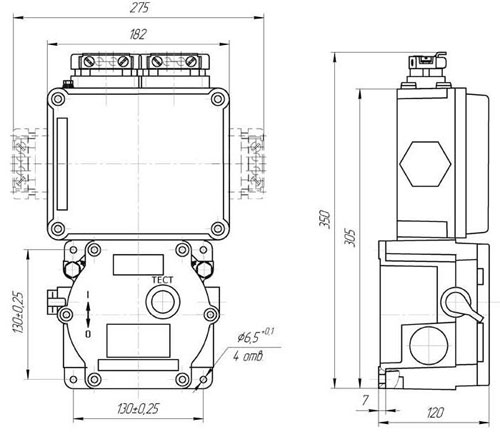

Габаритные размеры модулей коммутации МКВ, мм:

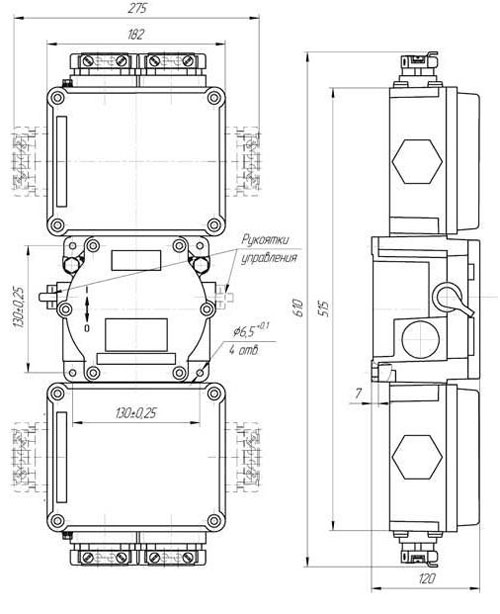

Габаритные размеры модулей коммутации МКВ, мм:


Наименование Цена без НДС Цена с НДС Заказ
МКВ1-10-10Заказать
МКВ1-10-16Заказать
МКВ1-16-10Заказать
МКВ1-16-16Заказать
МКВ1-25-10Заказать
МКВ1-25-16Заказать
МКВ1-31.5-30Заказать
МКВ1-40-30Заказать
МКВ1-50-30Заказать
МКВ1-63-30Заказать
