МКВ-4 - Модуль коммутации |
|
|
|
Модуль коммутации взрывозащищенный серии МКВ-4 изготовлен из модифицированного алюминиевого сплава с маркировкой взрывозащиты 2ExedIICT5 и предназначен для применения в однофазной двух- и трехпроводной сети с глухозаземленной нейтралью.
Модули МКВ4 имеют один четырехполюсной автоматический выключатель. Номинальное напряжение переменного тока 400В, частотой 50Гц и постоянного тока напряжением 110В.
Условия эсплуатации:
Климатическое исполнение модулей - УХЛ2 по ГОСТ 15150-69;
При этом:
а) нижнее и верхнее значение температуры окружающего воздуха от минус 60° до плюс 40°С;
б) относительная влажность окружающей среды до (98±2)% при температуре (25±2)°С без конденсации влаги;
Степень защиты оболочек модулей от пыли и влаги - IР65 по ГОСТ 14254.
Конструкция:
В модулях МКВ4 применяются автоматические выключатели ВМ40. Модули коммутации взрывозащищенные состоят из отделения коммутации и отделения вводов-выводов. В отделении коммутации расположены автоматические выключатели, включение и отключение которых осуществляется рукояткой, расположенной с наружной стороны оболочки. Модули типа МКВ4 имеют вводную и выводную коробки.
Кабельные вводы модулей обеспечивают ввод, уплотнение открыто прокладываемых кабелей круглой формы с пластмассовой и резиновой изоляцией в пластмассовых, резиновых или свинцовых оболочках, как с медными, так и с алюминиевыми многопроволочными и однопроволочными круглыми жилами.
Модули типа МКВ допускают возможность подведения гибкого или бронированного кабеля диаметром от 12мм до 29мм. Контактные зажимы модулей допускают присоединение проводов сечением от 6мм² до 16мм².
Модули имеют:
- внутренние и наружные болты (зажимы) заземления и допускают присоединение двух медных или стальных проводников сечением до 6ммІ каждый.
- нулевую рабочую (N) и нулевую защитную клеммы (РЕ), изолированные друг от друга и от заземленных частей модуля и рассчитанные на присоединение двух, оконцованных наконечниками, медных или стальных проводников сечением (6...16)мм².
Рабочее положение модулей на вертикальной плоскости, надписью "I" на корпусе модуля вверх и влево или вправо на 90 градусов. Допускается отклонение от рабочего положения до 10 градусов в любую сторону.
|
|
 Описание
Обозначение
Характеристики
Схема
Габаритные размеры
|
|
|
Структура условного обозначения
| МКВ-4 |
- |
Х |
|
|
| |
|
|
|
|
|
|
Модуль коммутации взрывозащищенный с одним четырехполюсным автоматическим выключателем (ТУ 3431-001-00213569-2005) |
| |
|
|
|
| |
|
|
|
Номинальный ток, А (10, 13, 16, 20, 25, 32, 40) |
| |
|
|
| Технические характеристики: |
| Номинальное напряжение переменного тока (50 или 60Гц), В | 380 |
| Номинальное напряжение постоянного тока, В | 110 |
| Номинальный ток, А | 10; 16; 25; 31,5; 40; 50; 63 |
| Защита от токов короткого замыкания, In | 5 |
| Общая износостойкость | 10000 |
| Коммутационная износостойкость, циклов ВО | 40000 |
| Наибольшая предельная включающая и отключающая способность, кА | 3,0 |
| |
|
|
|

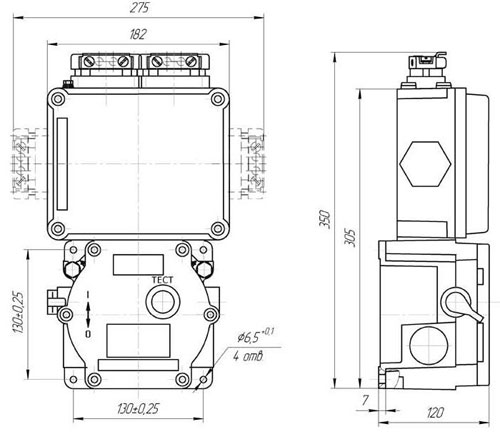

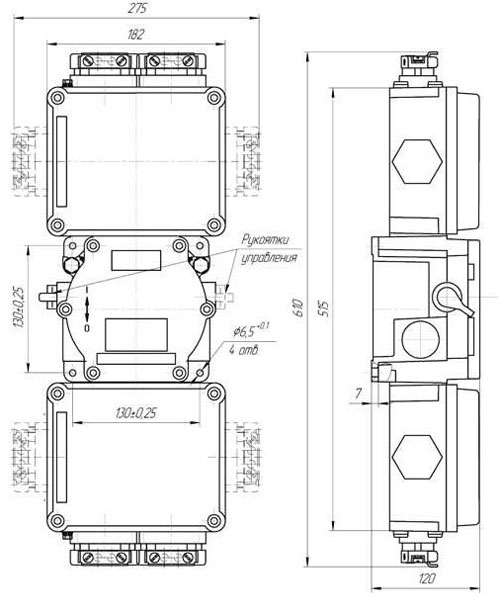

Габаритные размеры модулей коммутации МКВ, мм:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
