Взрывозащищенное оборудованиеПосты сигнализацииПосты сигнализации серии ПСВМ - ПСВМ-Г

ПСВМ-Г

- Пост сигнализации
Предназначен для звуковой и предупреждающей сигнал...
Загрузить полное тех.описание 172Kb

ПСВМ-Г

Цена без НДС:-
Цена с НДС:-

Заказать
Пост аварийной сигнализации серии ПСВМ-Г предназначен для звуковой и предупреждающей сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах. Пост сигнализации изготавливается во взрывозащищенном исполнении и применяется для эксплуатации во взрывоопасных зонах, наружных и внутренних установок.

Условия эксплуатации:
Климатическое исполнение постов – У1, УХЛ5, ХЛ1, ОМ1, Т1, Т5 по ГОСТ 15150-69; УХЛ5, Т5 – для постов, предназначенных для применения в угольных шахтах;
Посты исполнений УХЛ5, ОМ1, Т1, Т5 выполняются в химостойком исполнении Х3 по ГОСТ 24682-81;
Высота над уровнем моря не более 4300м;
Температура окружающего воздуха от минус 40 до плюс 45°С для исполнения У1, УХЛ5, ОМ1, Т1, Т5 и от минус 60 до плюс 45°С для исполнения ХЛ1;
Относительная влажность окружающей среды до (98±2)% при температуре (35±2)°С с конденсацией влаги; степень защиты – IP65;
Положение поста в пространстве – без ограничений; средняя наработка на отказ То – 3000ч при обеспечении режима работы поста:
  - частота сигналов - 30-35 в час,
  - продолжительность сигнала – не более 15 сек,
  - количество сигналов, следующих друг за другом, не более 5,
  - интервал между сигналами – не менее 1с,
  - интервал между сериями сигналов – не менее 7 мин.,
  - время работы постов в режиме сигнал-секунда, пауза-секунда – не более 6 часов;
Время восстановления – не более 40 мин.

Конструкция:
Посты состоят из взрывонепроницаемой оболочки, образованной корпусом и крышкой. На крышке установлен электромагнитный механизм ударного действия, который посредством ударника и бойка воздействует на мембрану.
Посты имеют два ввода для проведения гибкого или бронированного кабели диаметром от 8 до 14мм.
Контактные зажимы и зажимы заземления должны допускать присоединение двух проводов сечением до 2,5мм² каждый.
Конструкция поста ПСВМ-Х-ХХХ позволяет дублировать звуковой сигнал световой индикацией на пульте оператора. В качестве световых индикаторов должны быть использованы светодиоды, исходя из максимального тока для световой индикации не более 0,5А.
Конструкция поста ПСВМ-Х-ХХ3Х позволяет работать в комплексном режиме предупреждающей (повторно-кратковременный режим) и аварийной сигнализации (непрерывный режим) в зависимости от подачи управляющих сигналов.
 Описание
 Обозначение
 Характеристики
 Схема
 Габаритные размеры
Структура условного обозначения
ПСВ   М - Х - Х   Х   Х   Х
                                            Пост сигнализации взрывозащищенный

                                      Модернизированный - для повторнократковременного и комплексного режимов при исполнениях сирена и горн

                                Тип исполнения: С - сирена; Г - горн

                          Исполнения по номинальному напряжению. Для ПСВМ-ХХХХ: переменного тока: 1 - 24В; 2 – 36В; 3–110В; 4 – 127В; 5 - 220В; 6 – 380В; постоянного тока: 7 – 24В; 8-110В; 9- 220В. Для ПСВМ - ХХХ3Х: переменного тока: 1 - 24В; 2 – 36В; 4 – 127В; 5 - 220В; 6 – 380В; постоянного тока: 7 – 24В; 9- 220В.

                    Исполнение по взрывозащите с маркировкой: 1 - РВ ЕхdI, 6 – IЕхdIIAT6, 2 - IЕхdIIBT6, 3 – IЕхdIICT6, 4 - 2ЕхIIAT4; 5 - 2ЕхdIICT6

              Режим работы: отсутствие индекса – повторнократковременный режим; 3 – комплексный режим

        Климатическое исполнение и категория размещения по ГОСТ 15150-69: У1, УХЛ5, ХЛ1, ОМ1, Т1, Т5

Технические характеристики ПСВМ-Х-ХХХ3Х
Номинальное напряжение переменного тока (50 или 60Гц), ВРВ ExdI - 24,36, 127,220
1ExdIIАТ6, 1ExdIIВТ6, 1ExdIIСТ6 - 24,36,127, 220,380
Номинальное напряжение постоянного тока, В24, 220
Потребляемая мощность, Вт (ВА), не более35±5
Уровень звукового сигнала, дБ106±2
Номинальный ток контактных соединений, Адо 3,0
Масса, кг, не более2,2

Технические характеристики ПСВМ-Х-ХХХХ
Номинальное напряжение переменного тока (50 или 60Гц), ВРВ ExdI - 24,36,110, 127,220
1ExdIIАТ6, 1ExdIIВТ6, 1ExdIIСТ6 - 24,127,220, 380
Номинальное напряжение постоянного тока, В24, 110, 220
Потребляемая мощность, Вт (ВА), не более35±5
Номинальный ток контактных соединений, Адо 3,0

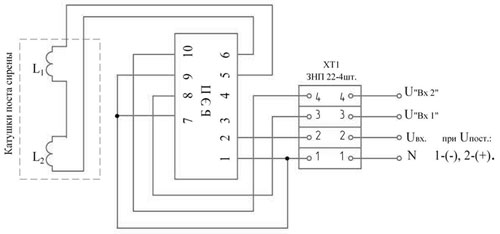

Схема электрических соединений ПСВМ-Х-ХХ3Х


Схема электрических соединений ПСВМ-Х-ХХ3Х

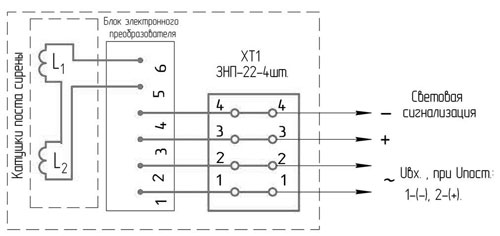

Схема электрических соединений ПСВМ-Х-ХХХ


Схема электрических соединений ПСВМ-Х-ХХХ

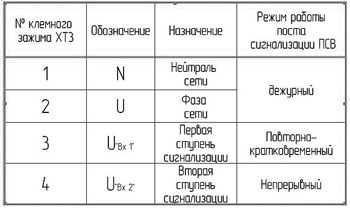

Таблица режимов работы постов типа ПСВМ-ХХХ3Х


Таблица режимов работы постов типа ПСВМ-ХХХ3Х
Наименование Цена без НДС Цена с НДС Заказ
ПСВМ-Г-11Заказать
ПСВМ-Г-113Заказать
ПСВМ-Г-12Заказать
ПСВМ-Г-123Заказать
ПСВМ-Г-13Заказать
ПСВМ-Г-133Заказать
ПСВМ-Г-16Заказать
ПСВМ-Г-163Заказать
ПСВМ-Г-21Заказать
ПСВМ-Г-213Заказать
ПСВМ-Г-22Заказать
ПСВМ-Г-223Заказать
ПСВМ-Г-23Заказать
ПСВМ-Г-233Заказать
ПСВМ-Г-26Заказать
ПСВМ-Г-263Заказать
ПСВМ-Г-31Заказать
ПСВМ-Г-313Заказать
ПСВМ-Г-33Заказать
ПСВМ-Г-333Заказать
ПСВМ-Г-36Заказать
ПСВМ-Г-363Заказать
ПСВМ-Г-41Заказать
ПСВМ-Г-413Заказать
ПСВМ-Г-42Заказать
ПСВМ-Г-423Заказать
ПСВМ-Г-43Заказать
ПСВМ-Г-433Заказать
ПСВМ-Г-46Заказать
ПСВМ-Г-463Заказать
ПСВМ-Г-51Заказать
ПСВМ-Г-513Заказать
ПСВМ-Г-52Заказать
ПСВМ-Г-523Заказать
ПСВМ-Г-53Заказать
ПСВМ-Г-533Заказать
ПСВМ-Г-56Заказать
ПСВМ-Г-563Заказать
ПСВМ-Г-61Заказать
ПСВМ-Г-613Заказать
ПСВМ-Г-62Заказать
ПСВМ-Г-62 3Заказать
ПСВМ-Г-63Заказать
ПСВМ-Г-633Заказать
ПСВМ-Г-66Заказать
ПСВМ-Г-663Заказать
ПСВМ-Г-71Заказать
ПСВМ-Г-713Заказать
ПСВМ-Г-72Заказать
ПСВМ-Г-723Заказать
ПСВМ-Г-73Заказать
ПСВМ-Г-733Заказать
ПСВМ-Г-76Заказать
ПСВМ-Г-763Заказать
ПСВМ-Г-81Заказать
ПСВМ-Г-813Заказать
ПСВМ-Г-82Заказать
ПСВМ-Г-823Заказать
ПСВМ-Г-83Заказать
ПСВМ-Г-83 3Заказать
ПСВМ-Г-86Заказать
ПСВМ-Г-863Заказать
ПСВМ-Г-91Заказать
ПСВМ-Г-913Заказать
ПСВМ-Г-92Заказать
ПСВМ-Г-923Заказать
ПСВМ-Г-93Заказать
ПСВМ-Г-933Заказать
ПСВМ-Г-96Заказать
ПСВМ-Г-963Заказать
