Взрывозащищенное оборудованиеПосты сигнализацииПосты сигнализации серии ПСВ - ПСВ-С

ПСВ-С

- Пост сигнализации
Предназначен для звуковой аварийной и предупреждаю...
Загрузить полное тех.описание 172Kb

ПСВ-С

Цена без НДС:4 548.00
Цена с НДС:5 366.64

Заказать
Пост аварийной сигнализации серии ПСВ-С предназначен для звуковой аварийной и предупреждающей сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах. Пост сигнализации изготавливается во взрывозащищенном исполнении и предназначен для эксплуатации во взрывоопасных зонах, наружных и внутренних установок.

Условия эксплуатации:
Климатическое исполнение постов - У1, УХЛ5, ХЛ1, ОМ1, Т1, Т5 по ГОСТ 15150-69;
Посты исполнений УХЛ5, ОМ1, Т1, Т5 выполняются в химостойком исполнении Х3 по ГОСТ 24682-81;
Высота над уровнем моря не более 4300м;
Температура окружающего воздуха:
  - от минус 40°С до плюс 45°С для У1;
  - от минус 60°С до плюс 40°С для ХЛ1;
  - от минус 40°С до плюс 45°С для ОМ1;
  - от минус 10°С до плюс 50°С для Т1;
  - от минус 10°С до плюс 35°С для УХЛ5;
  - от плюс 1°С до плюс 35°С для Т5;
Относительная влажность окружающей среды до (98±2)% при температуре (35±2)°С с конденсацией влаги;
Степень защиты — IP65;
Положение поста в пространстве — без ограничений;
Средняя наработка на отказ То — 3000ч при режиме работы: частота сигналов — 30-35 в час, продолжительность сигнала — не более 15сек, количество сигналов, следующих друг за другом, не более 5, интервал между сигналами — не менее 1с, интервал между сериями сигналов — не менее 7мин.;
Время работы постов в режиме сигнал-секунда, пауза-секунда — не более 6 часов;
Время восстановления — не более 40 мин.

Конструкция:
Посты состоят из взрывонепроницаемой оболочки, образованной корпусом и крышкой. На крышке установлен электромагнитный механизм ударного действия, который посредством ударника и бойка воздействует на мембрану.
Посты имеют два ввода для проведения гибкого или бронированного кабеля диаметром до 14мм.
Контактные зажимы и зажимы заземления должны допускать присоединение двух проводов сечением до 2,5мм² каждый.
 Описание
 Обозначение
 Характеристики
 Схема
 Габаритные размеры
Структура условного обозначения
ПСВ - Х - Х   Х   Х
                                Пост сигнализации взрывозащищенный

                          Исполнение по функциональному назначению: С - сирена; Г - горн; З - звонок; К - колокол

                    Исполнение по номинальному напряжению: переменного тока (50 или 60 Гц): 1 - 24В, 2 - 36В, 3 - 110В, 4 - 127В, 5 - 220В, 6 - 380В; постоянного тока: 7 - 24В, 8 - 110В, 9 - 220В

              Маркировка взрывозащиты: 1 — РВ ExdI; 2 — 1ExdIIВТ6; 3 — ExdIIСТ6; 6 — ExdIIАТ6

        Климатическое исполнение и категория размещения по ГОСТ 15150-69

Технические характеристики (маркировка РВ ExdI)
Номинальное напряжение переменного тока (50 или 60Гц), В24,36,110,127,220
Номинальное напряжение постоянного тока, В24,110,220
Потребляемая мощность, Вт (ВА), не более35±5
Уровень звукового сигнала, дБ102±2
Номинальный ток контактных соединений, Адо 6,0
Масса, кг, не более2,5 (переменного тока)
2,8 (постоянного тока)

Технические характеристики (маркировка 1ExdIIАТ6, 1ExdIIВТ6, 1ExdIIСТ6)
Номинальное напряжение переменного тока (50 или 60Гц), В24,36,110,127,220,380
Номинальное напряжение постоянного тока, В24, 110, 220
Потребляемая мощность, Вт (ВА), не более35±5
Уровень звукового сигнала, дБ102±2
Номинальный ток контактных соединений, Адо 6,0
Масса, кг, не более2,5 (переменного тока)
2,8 (постоянного тока)

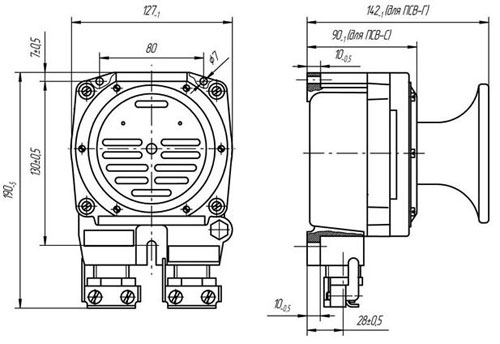

Габаритные размеры постов сигнализации ПСВ-Г, ПСВ-С, мм:


Габаритные размеры постов сигнализации ПСВ-Г, ПСВ-С, мм:
Наименование Цена без НДС Цена с НДС Заказ
ПСВ-С-114 860.005 734.80Заказать
ПСВ-С-124 548.005 366.64Заказать
ПСВ-С-134 548.005 366.64Заказать
ПСВ-С-164 548.005 366.64Заказать
ПСВ-С-215 998.007 077.64Заказать
ПСВ-С-224 548.005 366.64Заказать
ПСВ-С-264 548.005 366.64Заказать
ПСВ-С-314 860.005 734.80Заказать
ПСВ-С-324 548.005 366.64Заказать
ПСВ-С-334 548.005 366.64Заказать
ПСВ-С-364 548.005 366.64Заказать
ПСВ-С-414 860.005 734.80Заказать
ПСВ-С-424 548.005 366.64Заказать
ПСВ-С-434 548.005 366.64Заказать
ПСВ-С-464 548.005 366.64Заказать
ПСВ-С-514 860.005 734.80Заказать
ПСВ-С-524 980.005 876.40Заказать
ПСВ-С-534 548.005 366.64Заказать
ПСВ-С-544 548.005 366.64Заказать
ПСВ-С-564 548.005 366.64Заказать
ПСВ-С-614 860.005 734.80Заказать
ПСВ-С-624 548.005 366.64Заказать
ПСВ-С-634 548.005 366.64Заказать
ПСВ-С-664 548.005 366.64Заказать
ПСВ-С-715 724.006 754.32Заказать
ПСВ-С-725 277.006 226.86Заказать
ПСВ-С-736 598.007 785.64Заказать
ПСВ-С-746 598.007 785.64Заказать
ПСВ-С-765 277.006 226.86Заказать
ПСВ-С-815 724.006 754.32Заказать
ПСВ-С-825 277.006 226.86Заказать
ПСВ-С-835 277.006 226.86Заказать
ПСВ-С-865 277.006 226.86Заказать
ПСВ-С-915 724.006 754.32Заказать
ПСВ-С-925 277.006 226.86Заказать
ПСВ-С-935 277.006 226.86Заказать
ПСВ-С-965 277.006 226.86Заказать
