ПОК-1П-0

- Пост кнопочный
Предназначен для дистанционного управления электро...
Загрузить полное тех.описание 183Kb

ПОК-1П-0

Цена без НДС:-
Цена с НДС:-

Заказать
Пост кнопочный серии ПОК предназначен для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

Условия эксплуатации:
Климатическое исполнение постов –У1, ХЛ1, ОМ1, Т1 по ГОСТ 15150-69;
Температура окружающего воздуха для исполнения ХЛ1 от минус 60°С до плюс 40°С; для остальных исполнений от минус 40°С до плюс 40°С; Т1 от минус 10° С до плюс 45°С;
Высота над уровнем моря не более 4300м;
Относительная влажность воздуха до 98±2% при температуре плюс 35±2°С с конденсацией влаги;
Степень защиты постов IP66 по ГОСТ 14254-80;
Посты устойчивы к динамическому воздействию пыли и песка, содержащихся в атмосфере типа I или II по ГОСТ 15150 для климатического исполнения У, ХЛ и типа III для климатического исполнения ОМ, Т;
Посты устойчивы к воздействию солнечного излучения;
Посты климатического исполнения ОМ устойчивы к воздействию соляного тумана;
Средний срок службы поста 30 лет.

Конструкция:
Посты состоят из корпуса и крышки выполненные из пластмассы, следующих габаритов в зависимости от комплектации.
Корпуса коробок снабжены кабельными вводами и зажимами наборными клеммными в соответствии со схемой заказа. На крышках постов могут быть установлены кнопочные выключатели «Пуск», «Работа», «Стоп», причем кнопка «Стоп» используется как грибовидной формы, так и простой, и с фиксацией, и без фиксации, переключатели на три положения, светодиодные индикаторы режимов работы токоприемников.
Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5мм² каждый или одного провода сечением до 4мм².
Корпуса и крышки уплотнены между собой резиновым уплотнением с применением мульти силиконовой смазкой для обеспечения степени защиты IP 66.
Каждый пост имеет внутренний и наружный зажим заземления.
 Описание
 Обозначение
 Характеристики
 Схема
 Габаритные размеры
Структура условного обозначения
ПОК - Х1 - 0 - Х3 - Х4 - Х5 - Х6 - Х7 - Х8
                                                        Пост общепромышленный кнопочный

                                                  Количество кнопок «Пуск»-«Стоп»: nП-nС, 4П-ЗС; при необходимости указывается схема контактов. Например: 4 кнопки «Пуск» - 2 кнопки «Стоп»; 4П(1NO+1NC)-2С(1NO+1NC). Примечание: для стандартного исполнения кнопка стоп имеет самофиксацию. При необходимости указывать для кнопок без самофиксации (без с/ф).

                                            При обозначении постов общепромышленных кнопочных указывается "0"

                                      При наличии переключателя управления указывается: GN(ххх), где: GN - переключатель, ххх - номер коммутационной схемы переключателя.

                                При наличии на постах ламп сигнализации кол-во ламп и их цвет: (n/х) U, где «х»-цвет: К - красный, Л - зеленый; Ж - желтый; Р- оранжевый; С - синий; Б – белый; U – напряжение светодиодных ламп.

                          При наличии прибора указывается: А - для амперметра, V - для вольтметра

                    А/n. При наличии блока с винтовыми клеммными зажимами указывается номинальный ток/количество клемм, при применении пружинных зажимов типа WAGO указывается номинальный ток/количество клемм и индекс «П» - пружинные. Пример: 20/12П

              d х n. Размер кабельных вводов их количество. Расположение: А - слева, В – сверху, С – справа, D – снизу. По умолчанию расположение вводов снизу. По спец. заказу возможно расположение вводов на дне оболочки. По умолчанию применяются вводы ВК12,25,30,42 При применении вводов других производителей указывается М16, М20, М25, М32 и т.д.

        Климатическое исполнение постов: У1, ХЛ1, ОМ1, Т1

Технические характеристики:
Номинальное напряжение переменного тока (50 или 60Гц), Вдо 380
Номинальное напряжение постоянного тока, Вдо 220
Номинальный ток, А10

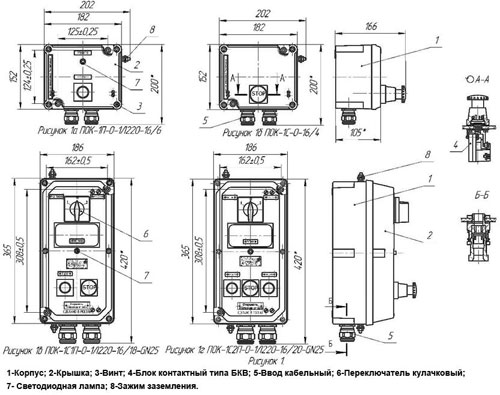

Габаритные размеры постов ПОК, мм:


Габаритные размеры постов ПОК, мм:
Наименование Цена без НДС Цена с НДС Заказ
ПОК-1П-0Заказать
ПОК-ОЭАМ-3.2-1ПЧ-0-1Л(220В)-25/6-25х1Заказать
