ПАСО-1

- Пост сигнализации
Предназначен для предупреждающей и аварийной звуко...
Тех. описание 296Kb

ПАСО-1

Цена без НДС:7 285.00
Цена с НДС:8 596.30

Заказать
Пост аварийной сигнализации серии ПАСО предназначен для предупреждающей и аварийной звуковой и световой сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах. Производится в общепромышленном исполнении и применяется для эксплуатации в отраслях промышленности, где по условиям эксплуатации наличие взрывоопасных смесей исключено.

Условия эксплуатации:
Климатическое исполнение постов - У1 по ГОСТ 15150-69;
  - посты исполнений выполняются в химостойком исполнении Х3 по ГОСТ 24682-81;
  - нижнее и верхнее значение температуры окружающего воздуха от минус 45 до плюс 60°С;
  - относительная влажность окружающей среды до (98±2)% при температуре (35±2)°С с конденсацией влаги.
Степень защиты оболочек постов от пыли и влаги - IР65 по ГОСТ 14254.
  - высота над уровнем моря не более 4300м;
  - положение поста в пространстве - без ограничений;
  - средняя наработка на отказ То, не менее - 3 000ч;
  - средний полный ресурс до списания Тр.ср.сп.(срок службы) - 10 лет.
Посты ПАСО-1 работают в следующих режимах:
а) повторно-кратковременный, при этом:
  1) частота сигналов - 30-60 в минуту;
  2) продолжительность сигнала - 0,5с-1с;
  3) интервал между сигналами - 0,5с-1с;
б) Комплексный режим - сочетание повторно-кратковременного и непрерывного режимов световой и звуковой сигнализации в зависимости от подачи управляющих сигналов с приоритетом одновременной подачи сигналов непрерывного режима для световой и звуковой сигнализации.
в) Комплексный - 1 режим - сочетание повторно-кратковременного режима с автоматическим отключением звукового сигнала через 3 минуты при продолжении подачи светового сигнала в непрерывном режиме.
Время работы постов ПАСО-1-Х-7Х, и в ПАСО-1-Х-8Х, ПАСО-1-Х-9Х в режиме сигнал - секунда, пауза - секунда не более 2 часов остальных не более 8 часов.

Конструкция:
Пост аварийной сигнализации ПАСО-1 состоит из устройства подачи звуковых сигналов и фонаря световой сигнализации. В корпусе ПАСО-1 расположены электромагнитный привод звуковой сигнализации, блок электронных преобразований и фонарь световых сигналов. Фонарь световых сигналов состоит из 3 светодиодных сигнальных ламп типа СКЛ18, находящихся под колпаком, который расположен на крышке поста ПАСО-1. Пост аварийной сигнализации ПАСО-1 состоит из корпуса и крышки и кабельного ввода. В дне корпуса постов ПАСО-1(С,Г) имеется отверстие под кабельный ввод для скрытого подведения кабеля, закрытое заглушкой. При необходимости заглушка и кабельный ввод меняются местами. Электронный преобразователь коммутирует подачу электрического сигнала на блок световых сигналов согласно режиму работы поста.
 Описание
 Обозначение
 Характеристики
 Схема
 Габаритные размеры
Структура условного обозначения
ПАСО-1 - Х - Х - Х - Х - У1
                                      Пост аварийной сигнализации световой и звуковой общепромышленного исполнения

                                Тип исполнения: С - сирена, Г - горн, З - звонок, К - колокол

                          Номинальное напряжение для ПАСО1-Х1Х2Х4У1: переменного тока (50 или 60 Гц): 1 - 24В, 2 - 36В, 3 - 110В, 4 - 127В, 5 - 220В, 6 - 380В; постоянного тока 7 - 24В, 8 - 110В, 9 - 220В, 10 - 12В. Для ПАСО-1-Х1Х23Х4У1 и ПАСО-1-Х1Х24Х4У1: переменного тока (50 или 60 Гц): 1 - 24В, 2 - 36В, 4 - 127В; 5 - 220В, 6 - 380В; постоянного тока: 7 - 24В, 9 - 220В

                    Режим работы: отсутствие индекса - повторно-кратковременный, 3 - комплексный, 4 - комплексный 1

              Цвет светового сигнализатора: К - красного свечения

        Климатическое исполнение и категория размещения по ГОСТ 15150-69

Технические характеристики ПАСО-1-ХХХУ1
Номинальное напряжение переменного тока (50 или 60Гц), В24, 36, 110, 127, 220, 380
Номинальное напряжение постоянного тока, В12, 24, 110, 220
Потребляемая мощность, Вт (ВА), не более35
Уровень звукового сигнала, дБ102±2 для ПАСО-1(С)
106±2 для ПАСО-1(Г)
90±2 для ПАСО-1(З)
94±2 для ПАСО-1(К)
Частотная характеристика сигналов, Гц200-2000
Яркость по оси, мкд200-500
Номинальный ток контактных зажимов, Адо 3

Технические характеристики ПАСО-1-ХХХХУ1
Номинальное напряжение переменного тока (50 или 60Гц), В24, 36, 127, 220, 380
Номинальное напряжение постоянного тока, В24, 220
Потребляемая мощность, Вт (ВА), не более35
Уровень звукового сигнала, дБ102±2 для ПАСО-1(С)
106±2 для ПАСО-1(Г)
90±2 для ПАСО-1(З)
94±2 для ПАСО-1(К)
Номинальный ток контактных зажимов, Адо 3

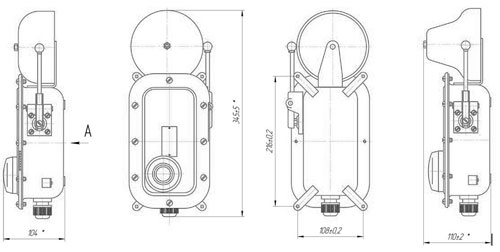

Габаритные размеры постов сигнализации ПАСО-1(З,К), мм:


Габаритные размеры постов сигнализации ПАСО-1(З,К), мм:

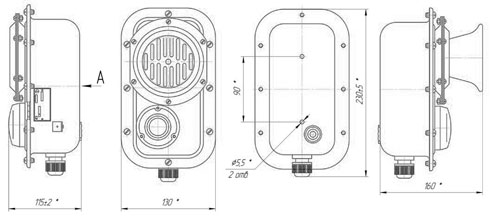

Габаритные размеры постов сигнализации ПАСО-1(С,Г), мм:


Габаритные размеры постов сигнализации ПАСО-1(С,Г), мм:

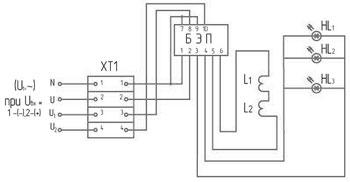

Электрическая схема постов ПАСО-1-Х-Х3ХУ1


Электрическая схема постов ПАСО-1-Х-Х3ХУ1

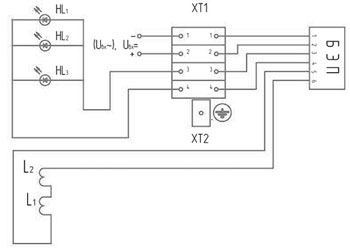

Электрическая схема постов ПАСО-1-Х-ХХУ1 и ПАСО-1-Х-Х4ХУ1


Электрическая схема постов ПАСО-1-Х-ХХУ1 и ПАСО-1-Х-Х4ХУ1
Наименование Цена без НДС Цена с НДС Заказ
ПАСО1-Г-13КЗаказать
ПАСО1-Г-1КЗаказать
ПАСО1-Г-23КЗаказать
ПАСО1-Г-2КЗаказать
ПАСО1-Г-33КЗаказать
ПАСО1-Г-3КЗаказать
ПАСО1-Г-43КЗаказать
ПАСО1-Г-4КЗаказать
ПАСО1-Г-53КЗаказать
ПАСО1-Г-5КЗаказать
ПАСО1-Г-63КЗаказать
ПАСО1-Г-6КЗаказать
ПАСО1-Г-73КЗаказать
ПАСО1-Г-7КЗаказать
ПАСО1-Г-93КЗаказать
ПАСО1-Г-9КЗаказать
ПАСО1-З-13КЗаказать
ПАСО1-З-1КЗаказать
ПАСО1-З-23КЗаказать
ПАСО1-З-2КЗаказать
ПАСО1-З-33КЗаказать
ПАСО1-З-3КЗаказать
ПАСО1-З-43КЗаказать
ПАСО1-З-4КЗаказать
ПАСО1-З-53КЗаказать
ПАСО1-З-5КЗаказать
ПАСО1-З-63КЗаказать
ПАСО1-З-6КЗаказать
ПАСО1-З-73КЗаказать
ПАСО1-З-7КЗаказать
ПАСО1-З-93КЗаказать
ПАСО1-З-9КЗаказать
ПАСО1-К-13КЗаказать
ПАСО1-К-1КЗаказать
ПАСО1-К-23КЗаказать
ПАСО1-К-2КЗаказать
ПАСО1-К-33КЗаказать
ПАСО1-К-3КЗаказать
ПАСО1-К-43КЗаказать
ПАСО1-К-4КЗаказать
ПАСО1-К-53КЗаказать
ПАСО1-К-5КЗаказать
ПАСО1-К-63КЗаказать
ПАСО1-К-6КЗаказать
ПАСО1-К-73КЗаказать
ПАСО1-К-7КЗаказать
ПАСО1-К-93КЗаказать
ПАСО1-К-9КЗаказать
ПАСО1-П-43-1ЖЗаказать
ПАСО1-П-43-1Ж1КЗаказать
ПАСО1-П-43КЗаказать
ПАСО1-П-73-1Ж1КЗаказать
ПАСО1-С-13КЗаказать
ПАСО1-С-1КЗаказать
ПАСО1-С-23КЗаказать
ПАСО1-С-2КЗаказать
ПАСО1-С-33КЗаказать
ПАСО1-С-3КЗаказать
ПАСО1-С-43КЗаказать
ПАСО1-С-4КЗаказать
ПАСО1-С-53КЗаказать
ПАСО1-С-54К7 285.008 596.30Заказать
ПАСО1-С-5КЗаказать
ПАСО1-С-63КЗаказать
ПАСО1-С-6КЗаказать
ПАСО1-С-73КЗаказать
ПАСО1-С-7КЗаказать
ПАСО1-С-93КЗаказать
ПАСО1-С-9КЗаказать
