Электромонтажное оборудованиеКоробки зажимовКоробки зажимов серии КЗРП, КЗРВ - КЗРП

КЗРП

- Коробка зажимов
Предназначена для соединения и разветвления гибких...
Загрузить полное тех.описание 70Kb

КЗРП

Цена без НДС:-
Цена с НДС:-

Заказать
Коробка зажимов серии КЗРП предназначена для соединения и разветвления гибких или бронированных кабелей с эластомерной или термопластической оболочкой круглого и плоского сечения с медными или алюминиевыми жилами в цепях переменного и постоянного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности.

Условия эксплуатации:
Температура эксплуатации от минус 60°С до плюс 50°С.

Технические характеристики:
Маркировка взрывозащиты: РП ExeI, РО ExiaI;
Материал изготовления коробки: алюминиевый сплав;
Степень защиты от внешних воздействий: IP66;
Диаметр подводимых кабелей: от 5мм до 53мм в зависимости от выбранного типа кабельного ввода;
Номинальное напряжение: до 660В;
Номинальный ток: от 16А до 309А.

Конструкция:
Коробки состоят из оболочки, образованной корпусом и крышкой, в которой установлены блоки клеммных зажимов, а на боковых стенках взрывозащищенные кабельные вводы.
 Описание
 Обозначение
 Характеристики
 Схема
 Габаритные размеры
Структура условного обозначения
КЗРП - Х - Х - Х / Х - Х - Х х Х   (Х) - В1,5
                                                              Коробка зажимов

                                                        Индекс, указывающий на тип зажимов: П – маркировка взрывозащиты РП ExeI (повышенная надежность против взрыва); O – маркировка взрывозащиты РО ExiaI (особовзрывобезобастная искробезопастная цепь)

                                                  Типоразмер применяемой оболочки: 1.2; 2.1; 2.2; 3.1; 3.2; 4.1; 4.2; 5

                                            Номинальный ток зажимов

                                      Количество применяемых зажимов

                                Индекс, указывающий на тип зажимов: П – пружинные зажимы производства WAGO

                          Для винтовых зажимов индекс не указывается:
Количество кабельных вводов для каждой из сторон

                    Тип кабельного ввода

              Сторона установки кабельного ввода

        Вид климатического исполнения и категория размещения по ГОСТ 15150

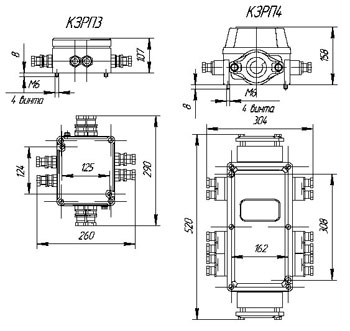

Габаритные размеры коробок КЗРП-3 и КЗРП-4, мм:


Габаритные размеры коробок КЗРП-3 и КЗРП-4, мм:

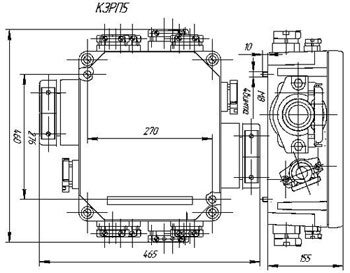

Габаритные размеры коробок КЗРП-5, мм:


Габаритные размеры коробок КЗРП-5, мм:
Наименование Цена без НДС Цена с НДС Заказ
КЗРП-2.2-16/12-12х4Заказать
КЗРП-2.2-16/12-12х4-25х2Заказать
КЗРП-2.2-16/12-12х6Заказать
КЗРП-2.2-16/12-12х6-25х1Заказать
КЗРП-3.1-16/12-12х4-25х2Заказать
КЗРП-3.1-16/24-12х10-30х1Заказать
КЗРП-3.1-16/24-12х4-25х1-30х1Заказать
КЗРП-3.1-16/24-12х4-25х2Заказать
КЗРП-3.1-16/24-12х6-25х1Заказать
КЗРП-3.1-16/24-12х8Заказать
КЗРП-3.1-16/24-12х8-30х2Заказать
КЗРП-3.1-16/24-12х8-30х4Заказать
КЗРП-3.1-16/24-25х2-30х2Заказать
КЗРП-3.1-16/24-25х4Заказать
КЗРП-3.1-16/24-30х4Заказать
КЗРП-3.1-25/12-25х2-30х2Заказать
КЗРП-3.1-25/12-25х4Заказать
КЗРП-3.1-25/12-30х4Заказать
КЗРП-3.2-25/12-25х2-42х2Заказать
КЗРП-3.2-25/12-42х4Заказать
КЗРП-3.2-63/6-25х2-30х2Заказать
КЗРП-3.2-63/6-25х4Заказать
КЗРП-3.2-63/6-30х1-12х3Заказать
КЗРП-3.2-63/6-30х4Заказать
КЗРП-3.2-63/6-42х4Заказать
КЗРП-4.1-16/60-12-16-25-2Заказать
КЗРП-4.1-16/60-12х12-42х2Заказать
КЗРП-4.1-16/60-12х16-42х2Заказать
КЗРП-4.1-16/60-25х8-42х2Заказать
КЗРП-4.1-25/20-25х6Заказать
КЗРП-4.1-25/48-12х12-25х4Заказать
КЗРП-4.1-25/48-25х10Заказать
КЗРП-4.2-100/10-30х4-53х2Заказать
КЗРП-4.2-16/48-12х8-25х4Заказать
КЗРП-4.2-160/5-42х2-53х2Заказать
КЗРП-4.2-25/48-12х12-25х4Заказать
КЗРП-4.2-25/48-12х16-25х2Заказать
КЗРП-4.2-25/48-12х6-25х2-30х2-42х1Заказать
КЗРП-4.2-25/48-12х8-25х4-42х2Заказать
КЗРП-4.2-25/48-12х8-25х8Заказать
КЗРП-4.2-25/48-25х10Заказать
КЗРП-4.2-25/48-25х4-30х2-42х2Заказать
КЗРП-4.2-25/48-25х4-30х2-53х2Заказать
КЗРП-4.2-25/48-25х4-42х2Заказать
КЗРП-4.2-25/48-25х8-30х2Заказать
КЗРП-4.2-25/48-25х8-42х2Заказать
КЗРП-4.2-25/48-30х4-53х2Заказать
КЗРП-4.2-63/20-30х4-53х2Заказать
КЗРП-5-100/30-30х2-42х2-66х2Заказать
КЗРП-5-160/10-42х4-53х2Заказать
КЗРП-5-25/96-25х10-42х2-53х2Заказать
КЗРП-5-25/96-25х12-53х2Заказать
КЗРП-5-250/8-42х4-53х2Заказать
КЗРП-5-63/30-30х4-53х2Заказать
