Осветительное оборудованиеСветильникиСветильники серии ВАД, ВАД-61 - ВАД

ВАД

- Светильник
Предназначен для общего освещения взрывоопасных зо...
Загрузить полное тех.описание 718Kb

ВАД

Цена без НДС:-
Цена с НДС:-

Заказать
Взрывозащищенный светильник ВАД для ламп накаливания, а также газоразрядных ламп серии ВАД предназначен для общего освещения взрывоопасных зон классов 1 и 2 в соответствии с маркировкой взрывозащиты. Взрывозащищенное осветительное оборудование серии ВАД используется для освещения на нефтеперерабатывающих заводах со взрывоопасными газами II А, II В и легко воспламеняющейся взрывчатой пылью. Эта серия взрывозащищенных светильников (ВАД), в отличие от ВАД61, предполагает работу только с взрывозащищенным балластом (ВАД-БАЛ) для металлогалогенных (ГАЛ.Л.), ртутных (РТ.Л.), и натриевых (НАТ.Л.) ламп, который заказывается отдельно (дифференцированно для каждого вида ламп). Вместе с тем, при использовании в светильниках ВАД ламп накаливания (Л.НАК.) заказ взрывозащищенного балласта не нужен, он не требуется для этого источника света.

Особенности:
Температура окружающей среды от минус 60°С до плюс 55°С;
Используется в зоне 1 и зоне 2, в зоне 21 и зоне 22;
Источник света:
  - металлогалогенная лампа (ГАЛ.Л.);
  - ртутная лампа высокого давления (РТ.Л.);
  - натриевая лампа высокого давления (НАТ.Л.);
  - ртутная лампа высокого давления со встроенным балластом (РТ.Л.ВБ.);
  - лампа накаливания (Л.НАК.);
Внешний отражатель увеличивает интенсивность света на рабочем месте;
Быстрый пуск, удобство в обслуживании;
Защитная сетка с цинковым покрытием;
Плафон из высокопрочного стекла с высокой прозрачностью;
Вид взрывозащиты - 1Exd II BT4;
Материал корпуса - алюминиевый сплав с порошковым покрытием желтого цвета;
Защитная решетка - металлическая с цинковым напылением, белого цвета;
Высокопрочное стекло выдерживает ударную нагрузку 4Дж;
Патрон лампы:
  - Е27 (ВАД-125);
  - Е40 (ВАД-250, ВАД-400);
Доступные для установки лампы и мощность:
  - металлогалогенные лампы (ГАЛ.Л.): 70Вт, 100Вт; ртутные лампы (РТ.Л.): 80 Вт, 125 Вт; ртутные лампы (высокого давления) со встроенным балластами (РТ.Л.ВБ.): 125Вт, 160Вт; натриевые лампы высокого давления (НАТ.Л.): 70Вт, 100Вт; лампы накаливания (Л.НАК.): 200Вт (для ВАД-125);
  - металлогалогенные лампы (ГАЛ.Л.): 175 Вт, 250 Вт; ртутные лампы высокого давления (РТ.Л.): 175 Вт, 205 Вт; ртутные лампы со встроенным балластом (РТ.Л.ВБ.): 250 Вт; натриевые лампы высокого давления (НАТ.Л.): 150Вт, 250Вт; лампы накаливания (Л.НАК.): 300Вт
  - металлогалогенные лампы (ГАЛ.Л.): 400 Вт; ртутные лампы высокого давления (РТ.Л.): 400 Вт;
ртутные лампы со встроенным балластом (РТ.Л.СБ.): 500 Вт; натриевые лампы высокого давления (НАТ.Л.): 400Вт;
Заземление: М5 (болт заземления внутри и снаружи светильника);
Уровень защиты - IP65;
Соединение: клеммы 3х1.5 - 2.5мм² (L+N+PE);
Гнездо: М25х1.5;
Кабельный сальник с уплотнительным кольцом и пластиковой гайкой, пластиковая гайка используется для защиты соединительной резьбы.
 Описание
 Обозначение
 Характеристики
 Схема
 Габаритные размеры
Структура условного обозначения
ВАД - Х - Х - Х - УХЛ1
                                Светильник взрывозащищенный для установки во взрывоопасных зонах на промышленных предприятиях

                          Тип лампы: ГАЛ.Л. - металлогалогенная лампа типа ДРИ; НАТ.Л. - натриевая лампа типа ДНаТ; РТ.Л. - ртутная лампа типа ДРЛ; РТ.Л.ВБ. - ртутная лампа со встроенным балластом; Л.НАК. - лампа накаливания

                    Мощность лампы, Вт

              Вид монтажа: К - на крюке; В - подвесное крепление; Н1 - настенное крепление 30°; Н2 - настенное крепление 90°; П - потолочное крепление; О - крепление на опоре

        Вид климатического исполнения светильника по ГОСТ 15150

Технические характеристики:
Номинальное напряжение сети, ВAC 220В 50Гц (200В-240В)
Диаметр кабеля, мм10-14
Масса, кг, не более4,7 (ВАД-125)
5,5 (ВАД-250)
7,1 (ВАД-400)

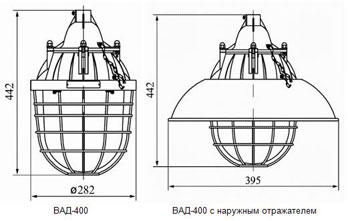

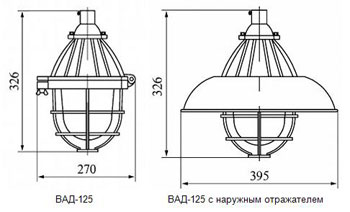

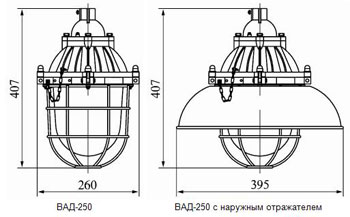

Габаритные размеры светильников серии ВАД, мм:


Габаритные размеры светильников серии ВАД, мм:
