ВК-С-ВЭЛ1-М32-Ехе - Кабельный ввод взрывозащищенный |
|
|
|
|
|
|
Структура условного обозначения
| ВК |
- |
Х |
- |
ВЭЛ |
- |
Х |
- |
Х |
- |
Х |
- |
Х |
- |
Х |
- |
В1,5 |
- |
ТУ |
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ввод кабельный |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Материал кабельного ввода: Л - латунь; Н - нержавеющая сталь; С - сталь с антикоррозийным покрытием |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Серия |
| |
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
Исполнение ввода: 1 - для вводов с маркировкой взрывозащиты ЕхеI/ЕхеII или ЕхеII (трубного ввода); 2 - для вводов с маркировкой взрывозащиты ЕхdI/ЕхdIIС или ЕхdIIС (трубного ввода); 3 - для вводов с маркировкой ЕхеII Х; 4 - для вводов с маркировкой взрывозащиты ЕхdIIС Х (где отдельно стоящий знак "Х" означает, что данные вводы должны применяться в электрооборудовании, предусматривающем дополнительное закрепление кабеля, при его прокладке) |
| |
|
|
|
|
|
|
| |
|
|
|
Индекс "Б" - для вводов, предназначенных для ввода бронированного кабеля, и/или индекс "Т" - для трубных вводов |
| |
| |
Обозначение резьбы кабельного ввода: метрическая резьба с шагом 1,5мм: М16, М20, М25, М32, М40, М50, М63; цилиндрическая трубная резьба: G1/2; G3/4; G1; G1 1/4; G1 1/2; G2; коническая трубная резьба: R1/2; R 3/4; R 1; R 1 1/4; R 1 1/2; R 2; коническая дюймовая резьба: К1/2; К3/4; К1; К1 1/4; К1 1/2; К2 |
| |
| |
Обозначение вида взрывозащиты: для ВК Х1-ВЭЛ 1 и ВК Х1-ВЭЛ 3 - Ехе; для ВК Х1-ВЭЛ 2 и ВК Х1-ВЭЛ 4 - Ехd |
| |
| |
Обозначение резьбы трубного кабельного ввода, предназначенной для внешнего присоединения: цилиндрическая трубная резьба: G1/2; G3/4; G1; G1 1/4; G1 1/2; G2; коническая трубная резьба: R1/2; R 3/4; R 1; R 1 1/4; R 1 1/2; R 2; коническая дюймовая резьба: К1/2; К3/4; К1; К1 1/4; К1 1/2; К2 |
| |
| |
Климатическое исполнение и категория размещения |
| |
| |
Обозначение технических условий: ПИНЮ.687153.002ТУ |
| |
|
|
| Технические характеристики: |
| L, мм | 48 |
| Размер под ключ, Ш | 36 |
| Резьба метрическая, D | М32х1,5 |
| Наружный диаметр кабеля, А/В | 14-18 |
| Длина резьбы, min, C | 20 |
| |
|
|
|

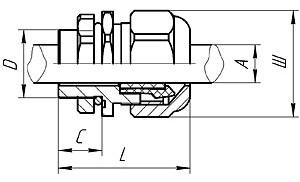

Габаритные размеры ВК-С-ВЭЛ1 (для небронированных кабелей)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
