ТСВ-1

- Табло световое
Предназначено для непрерывной круглосуточной работ...
Загрузить полное тех.описание 179Kb

ТСВ-1

Цена без НДС:-
Цена с НДС:-

Заказать
Табло взрывозащищенное серии ТСВ-1 предназначено для непрерывной круглосуточной работы (обеспечение возможности выдачи мигающей световой текстовой или знаковой тревожной сигнализации) в системах пожарной сигнализации и пожаротушения при совместной работе с приёмоконтрольными устройствами. Табло могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99. Степень защиты Табло - IP65 по ГОСТ 14254-96.

Технические характеристики:
Вид и уровень взрывозащиты: 1ExdIIBT6 по ГОСТР 51330.0-99;
Табло могут эксплуатироваться в различных климатических зонах: ХЛ 1.1 по ГОСТ 15150-69 в диапазоне температуры от минус 55 до 70°С в атмосфере типа II, III или IV по ГОСТ 15150-69 (материал корпуса коррозионностойкая сталь 12Х18Н10Т) - индекс в обозначении - Н, в диапазоне температуры от минус 55 до 70°С в атмосфере типа II по ГОСТ 15150-69 (материал корпуса алюминиевый сплав) - индекс в обозначении - А;
Табло поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для трубной прокладки кабеля (Т) с присоединительной резьбой G 3/4, (возможна поставка с присоединительной резьбой G 1/2);
В комплект каждого кабельного ввода входят резиновые уплотнения для кабеля диаметрами 8 -10,10-12 и 12-14мм;
Тревожный световой сигнал Табло контрастно различим при его освещённости (Табло) до 300лк в телесном угле 90° с расстояния 15 метров;
Текст надписи, цвет надписи и цвет фона (контрастный цвет) определяется заказчиком (например, "ПОЖАР" или "ГАЗ, УХОДИ", цвет свечения - красный, фон - черный);
Табло модели ТСВ-1-12 имеет три режима работы, доступных потребителю в процессе эксплуатации:
  - мигание с частотой 0,5-5,0Гц при подаче постоянного напряжения питания;
  - мигание с частотой напряжения питания;
  - мигание с частотой 0-10Гц от внешнего управляющего сигнала напряжением (5-24)В, поданному по третьему проводу. ДОПУСКАЕМАЯ ПРОДОЛЖИТЕЛЬНОСТЬ НЕПРЕРЫВНОЙ РАБОТЫ;
Табло в режиме тревожного светового сигнала не менее 120 минут;
Напряжение питания табло модели ТСВ-1-12 от 10 до 26В постоянного тока. Напряжение питания табло модели ТСВ-1-220 - (220±22)В, 50Гц. Потребляемая мощность не более 6Вт;
Максимальное сечение проводов, подключаемых к клеммам Табло, не более 2,5мм²;
Размер надписи, мм, не менее: 250х100;
Габаритные размеры, мм, не более: 400х180х100;
Масса, кг, не более: 5,5.
 Описание
 Обозначение
 Характеристики
 Схема
 Габаритные размеры
Структура условного обозначения
ТСВ-1 - 12 - Н - Т - К/Ч - ПОЖАР - ТУ
                                            Табло световое взрывозащищенное

                                      Напряжение питания: 12 - постоянное напряжение в диапазоне 10-26В; 220 - переменное напряжение частотой 50Гц

                                Материал корпуса: Н - 12Х18Н10Т; А - алюминиевый сплав

                          Тип штуцера: Т - под прокладку кабеля в трубе с присоединительной резьбой G3/4, Т - G1/2 под прокладку кабеля в трубе с присоединительной резьбой G1/2. К - под кабель для открытой прокладки; Б - под бронированный кабель

                    Цвет свечения надписи/цвет фона: К - красный; Ж - желтый; Б - белый; З - зеленый; С - синий; 4 - черный (только фон). Например, К/Ч: цвет свечения - красный, цвет фона - черный

              Текст надписи: "ПОЖАР", "ГАЗ, УХОДИ"

        Обозначение технических условий: ТУ 4371-117-12150638-2004

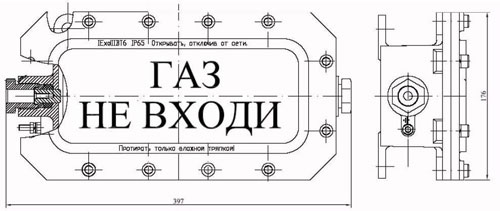

Габаритные размеры табло ТСВ-1, мм:


Габаритные размеры табло ТСВ-1, мм:

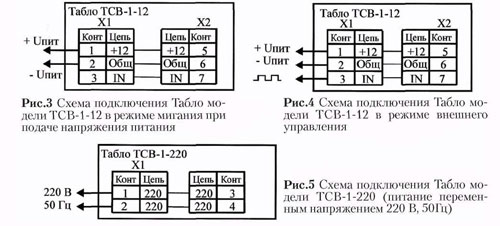

Схема подключения табло ТСВ-1


Схема подключения табло ТСВ-1
Наименование Цена без НДС Цена с НДС Заказ
ТСВ-1-12-А-Б-Б/ЧЗаказать
ТСВ-1-12-А-Б-Ж/ЧЗаказать
ТСВ-1-12-А-Б-З/ЧЗаказать
ТСВ-1-12-А-Б-К/ЧЗаказать
ТСВ-1-12-А-К-К/ЧЗаказать
ТСВ-1-12-А-Т-Б/ЧЗаказать
ТСВ-1-12-А-Т-Ж/ЧЗаказать
ТСВ-1-12-А-Т-З/ЧЗаказать
ТСВ-1-12-А-Т-К/ЧЗаказать
ТСВ-1-12-Н-Б-Б/ЧЗаказать
ТСВ-1-12-Н-Б-Ж/ЧЗаказать
ТСВ-1-12-Н-Б-З/ЧЗаказать
ТСВ-1-12-Н-Б-К/ЧЗаказать
ТСВ-1-12-Н-Т-Б/ЧЗаказать
ТСВ-1-12-Н-Т-Ж/ЧЗаказать
ТСВ-1-12-Н-Т-З/ЧЗаказать
ТСВ-1-12-Н-Т-К/ЧЗаказать
ТСВ-1-220-А-Б-Б/ЧЗаказать
ТСВ-1-220-А-Б-Ж/ЧЗаказать
ТСВ-1-220-А-Б-З/ЧЗаказать
ТСВ-1-220-А-Б-К/ЧЗаказать
ТСВ-1-220-А-К-Ж/ЧЗаказать
ТСВ-1-220-А-К-З/ЧЗаказать
ТСВ-1-220-А-К-К/ЧЗаказать
ТСВ-1-220-А-Т-Б/ЧЗаказать
ТСВ-1-220-А-Т-Ж/ЧЗаказать
ТСВ-1-220-А-Т-З/ЧЗаказать
ТСВ-1-220-А-Т-К/ЧЗаказать
ТСВ-1-220-Н-Б-Б/ЖЗаказать
ТСВ-1-220-Н-Б-Б/КЗаказать
ТСВ-1-220-Н-Б-Ж/ЧЗаказать
ТСВ-1-220-Н-Б-З/ЧЗаказать
ТСВ-1-220-Н-Б-К/ЧЗаказать
ТСВ-1-220-Н-Т-Б/ЧЗаказать
ТСВ-1-220-Н-Т-Ж/ЧЗаказать
ТСВ-1-220-Н-Т-З/ЧЗаказать
ТСВ-1-220-Н-Т-К/ЧЗаказать
ТСВ-1-МР-12-А-Б-Б/ЧЗаказать
ТСВ-1-МР-12-А-Б-Ж/ЧЗаказать
ТСВ-1-МР-12-А-Б-З/ЧЗаказать
ТСВ-1-МР-12-А-Б-К/ЧЗаказать
ТСВ-1-МР-12-А-Т-Б/ЧЗаказать
ТСВ-1-МР-12-А-Т-Ж/ЧЗаказать
ТСВ-1-МР-12-А-Т-З/ЧЗаказать
ТСВ-1-МР-12-А-Т-К/ЧЗаказать
ТСВ-1-МР-12-Н-Б-18-К/ЧЗаказать
ТСВ-1-МР-12-Н-Б-Б/ЧЗаказать
ТСВ-1-МР-12-Н-Б-Ж/ЧЗаказать
ТСВ-1-МР-12-Н-Б-З/ЧЗаказать
ТСВ-1-МР-12-Н-Б-К/ЧЗаказать
ТСВ-1-МР-12-Н-К-К/Ч "Автоматическое пожаротушение отключено"Заказать
ТСВ-1-МР-12-Н-К-К/Ч "Пена не входи"Заказать
ТСВ-1-МР-12-Н-К-К/Ч "Пожар"Заказать
ТСВ-1-МР-12-Н-Т-Б/ЧЗаказать
ТСВ-1-МР-12-Н-Т-Ж/ЧЗаказать
ТСВ-1-МР-12-Н-Т-З/ЧЗаказать
ТСВ-1-МР-12-Н-Т-К/ЧЗаказать
ТСВ-1-МР-220-А-Б-Б/ЧЗаказать
ТСВ-1-МР-220-А-Б-Ж/ЧЗаказать
ТСВ-1-МР-220-А-Б-З/ЧЗаказать
ТСВ-1-МР-220-А-Б-К/ЧЗаказать
ТСВ-1-МР-220-А-Т-Б/ЧЗаказать
ТСВ-1-МР-220-А-Т-Ж/ЧЗаказать
ТСВ-1-МР-220-А-Т-З/ЧЗаказать
ТСВ-1-МР-220-А-Т-К/ЧЗаказать
ТСВ-1-МР-220-Н-Б-Б/ЧЗаказать
ТСВ-1-МР-220-Н-Б-Ж/ЧЗаказать
ТСВ-1-МР-220-Н-Б-З/ЧЗаказать
ТСВ-1-МР-220-Н-Б-К/ЧЗаказать
ТСВ-1-МР-220-Н-Т-Б/ЧЗаказать
ТСВ-1-МР-220-Н-Т-Ж/ЧЗаказать
ТСВ-1-МР-220-Н-Т-З/ЧЗаказать
ТСВ-1-МР-220-Н-Т-К/ЧЗаказать
