Взрывозащищенное оборудованиеБлоки контроля и управления - БТЗ

БТЗ

- Блок токовой защиты
Блок токовой защиты серии БТЗ предназначен для отк...
Тех. описание 167Kb

БТЗ

Цена без НДС:-
Цена с НДС:-

Заказать
Блок токовой защиты серии БТЗ предназначен для отключения отходящего присоединения при коротких замыканиях, перегрузках и других аварийных режимах. Блок предназначен для работы в составе взрывозащищенных комплектных устройств в угольных шахтах, в том числе опасных по газу или пыли.

Условия эксплуатации:
Температура окружающего воздуха от 0°С до плюс 60°С;
Верхнее значение относительной влажности воздуха 100% при температуре окружающей среды
плюс 35°С;
Положение в пространстве любое.

Функции:
Блок БТЗ-1 обеспечивает:
  - максимальную токовую защиту;
  - защиту от перегрузки.
Блок БТЗ-2 дополнительно обеспечивает:
  - защиту от опрокидывания;
  - защиту от недопустимой асимметрии (обрыва) фаз;
  - защиту от перегрузки с использованием тепловой модели двигателя.
Уставки максимальной токовой защиты и защиты от перегрузки задаются с помощью декадных переключателей в соответствии с таблицей.
Коэффициенты измерения тока задаются с помощью перемычек на адаптере датчика тока АДТ в зависимости от номинального тока отходящего присоединения и типа используемого датчика тока в соответствии с таблицей.
Блок БТЗ-3 обеспечивает автоматическое определение уставок максимальной токовой защиты и защиты от перегрузки.
Блоки БТЗ-2 и БТЗ-3 обеспечивают возможность хранения, индикации и передачи следующих данных:
  - ток нагрузки;
  - напряжение сети;
  - сопротивление изоляции;
  - о включении контактора;
  - о срабатывании максимальной токовой защиты;
  - о срабатывании защиты от перегрузки;
  - о срабатывании защиты от опрокидывания;
  - о срабатывании защиты от недопустимой асимметрии (обрыва) фаз;
  - о срабатывании температурной защиты;
  - о снижении сопротивления изоляции отходящего присоединения ниже допустимого уровня;
  - об увеличении сопротивления заземляющей цепи выше допустимого уровня;
  - об обрыве цепи катушки контактора;
  - об обрыве цепей датчиков тока.
  - о величине уставки максимальной токовой защиты;
  - о количестве коммутаций контактора;
  - о количестве срабатываний максимальной токовой защиты;
  - количество срабатываний защиты от перегрузки.

Конструкция:
Блок состоит из корпуса, печатной платы с элементами, вилки штепсельного разъема и выпускается в двух конструктивных исполнениях. Скоба на корпусе блока исключает установку блока одного исполнения в разъем, предназначенный для блока другого исполнения.
 Описание
 Обозначение
 Характеристики
 Схема
 Габаритные размеры
Структура условного обозначения
БТЗ - Х - У5
                    Блок токовой защиты

              Исполнение: 1 - максимальная токовая нагрузка и перегрузка; 2 - дополнительные функции, хранение и передача информации с ручным заданием уставок защит; 3 - дополнительные функции, хранение и передача информации с автоматическим определением уставок защит; Р - для ремонтных целей взамен блока ПМЗ.

        Климатическое исполнение и категория размещения по ГОСТ 15150-69

Технические характеристики:
Номинальное напряжение сети, В42
Номинальная частота, Гц50
Допустимые отклонения напряжения питания, %-40...+30
Максимально допустимое превышение напряжения питания, %50 (в теч. 2с)
Время срабатывания на отключение, с, не более0,1
Номинальный ток, А5 (исполнительных реле)
Напряжение контактов исполнительных реле, В, не более120
Габаритные размеры, мм120х36х116
Масса, кг, не более0,4

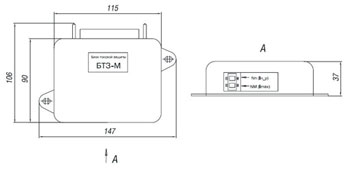

Габаритные размеры блоков токовой защиты БТЗ, мм:


Габаритные размеры блоков токовой защиты БТЗ, мм:
Наименование Цена без НДС Цена с НДС Заказ
БТЗЗаказать
БТЗ-1Заказать
БТЗ-2Заказать
