Осветительное оборудованиеТабло и указатели светозвуковыеУказатели светозвуковые серии ЗОВ - ЗОВ

ЗОВ

- Оповещатель светозвуковой
Предназначен для подачи световых и звуковых сигнал...
Тех. описание 99Kb

ЗОВ

Цена без НДС:7 200.00
Цена с НДС:8 496.00

Заказать
Оповещатель свето-звуковой взрывозащищенный серии ЗОВ предназначен для подачи световых и звуковых сигналов во взрывоопасных зонах с целью привлечения внимания людей при пожарной и прочих опасностях. Оповещатель имеет взрывозащиту видов "герметизация компаундом (m)" и "искробезопасная электрическая цепь (i)", маркировку взрывозащиты "1ExibmIIBT6" и предназначен для установки во взрывоопасных зонах класса 1 и ниже по ГОСТ Р 51330.9.

Условия эксплуатации:
Температура окружающей среды от минус 40 до плюс 55°С;
Относительная влажность воздуха 93% при температуре 40°С;
Степень защиты оболочки корпуса оповещателя - IP67 по ГОСТ14254;
Категория размещения - 1 по ГОСТ 15150;
Рабочий диапазон подводимых к оповещателю напряжений (без учета падения напряжения на проводах электропитания) 12+2/-3В, или 24+3,6/-6 В. Ток потребления (во всем диапазоне напряжений питания) - не более 150мА;
Сигнальный цвет светового оповещения - красный;
Средний срок службы изделия - не менее 10 лет.

Комплект поставки:
Оповещатель "ЗОВ" (CПР.425548.001) - 1;
Руководство по эксплуатации. Паспорт (СПР.425548.001 РЭ) - 1.

Устройство и работа:
Оповещатель состоит из пластмассового корпуса 4, внутри которого находится плата 5 с элементами электрической схемы генератора. К плате припаян трехжильный кабель 1, который подводится через штуцер 2 с трубной резьбой G1/2-В и зажимается резиновым кольцом 3. Плата и часть кабеля залиты эпоксидным компаундом. Корпус закрыт пластмассовой крышкой 6 с резиновым уплотнительным кольцом, которая крепится к корпусу четырьмя винтами М4. На крышке крепится рупор 9 из светопропускающей пластмассы, который зажимается резьбовой крышкой 8. К рупору крепится плата 7 с пьезоизлучателем и светоизлучающими диодами. Оповещатель крепится на стене или кронштейне двумя винтами (шурупами) М5. При подаче напряжения на провода питания оповещатель начинает непрерывно выдавать световой и тревожный звуковой сигналы.

Обеспечение искробезопасности:
Оповещатель имеет взрывозащиту видов "герметизация компаундом (m)" и "искробезопасная электрическая цепь (i)", которая обеспечивается:
  - герметизацией электронных компонентов эпоксидным компаундом в соответствие с ГОСТ Р 51330.17;
  - гальваническим разделением выходных цепей сигнализации от цепи питания;
  - ограничением токов и напряжений в выходных цепях сигнализации до искробезопасных величин в соответствии с ГОСТ Р 51330.10;
  - степенью защиты оболочки корпуса оповещателя IP67 по ГОСТ14254;
  - конструктивным исполнением корпуса оповещателя и кабельного ввода в соответствии с ГОСТ Р 51330. 0.

Монтаж:
Вскрыть упаковку и проверить комплектность, а также осмотреть изделие на отсутствие повреждений корпуса, кабеля и кабельного ввода. В случае обнаружения повреждений составить соответствующий акт и рекламацию транспортным организациям. Установку изделия производить с учетом удобства эксплуатации на поверхности, не подверженной вибрации и тряске. Необходимо исключить попадание прямых солнечных лучей на рупор оповещателя из-за возможного ухудшения видимости светового оповещения.
Жилы кабеля, идущего от оповещателя, отличаются цветом изоляции и дополнительно на конце маркируются изоляционными трубками разного цвета следующим образом:
  - красная трубка на коричневом проводнике - вход питания +12В;
  - синяя трубка на синем проводнике - вход питания +24В;
  - черный проводник - общий провод питания.
В зависимости от используемого напряжения питания следует снять с одной из жил кабеля изоляционную трубку, а неиспользуемый вход следует оставить заизолированным.
Тип кабельных линий подвода питания к оповещателю и способ их прокладки в пределах взрывоопасной зоны должны соответствовать Приложению Г7 ГОСТ Р 51330.13.
Тип соединительной коробки выбирается в зависимости от места ее размещения с учетом класса взрывоопасности зоны и условий окружающей среды.
По окончании монтажа проверить работоспособность оповещателя при выдаче соответствующим прибором сигнала управления.
 Описание
 Обозначение
 Характеристики
 Схема
 Габаритные размеры
Технические характеристики:
Напряжение (Uп), В12 или 24В (в зависимости от используемого входа)
Уровень звука, дБА/1мне менее 105
Диапазон излучаемых частот, Гц2700-3700
Режим работыпрерывистый с частотой мигания 2Гц
Длина соединительного кабеля, м1,5±0,1
Габаритные размеры, мм110х155х85 (без учетов размеров кабеля)
Масса, кг, не болеене более 0,75

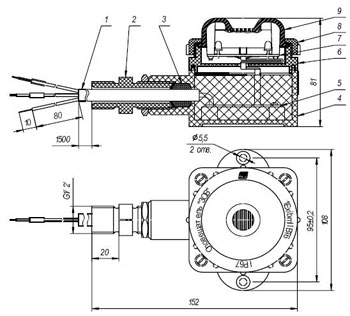

Габаритные размеры оповещателей ЗОВ, мм:


Габаритные размеры оповещателей ЗОВ, мм:

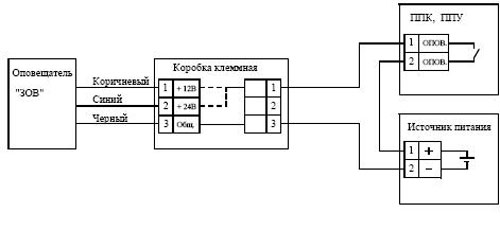

Схема подключения оповещателей ЗОВ


Схема подключения оповещателей ЗОВ
Наименование Цена без НДС Цена с НДС Заказ
ЗОВ7 200.008 496.00Заказать
ЗОВ-2208 920.0010 525.60Заказать
